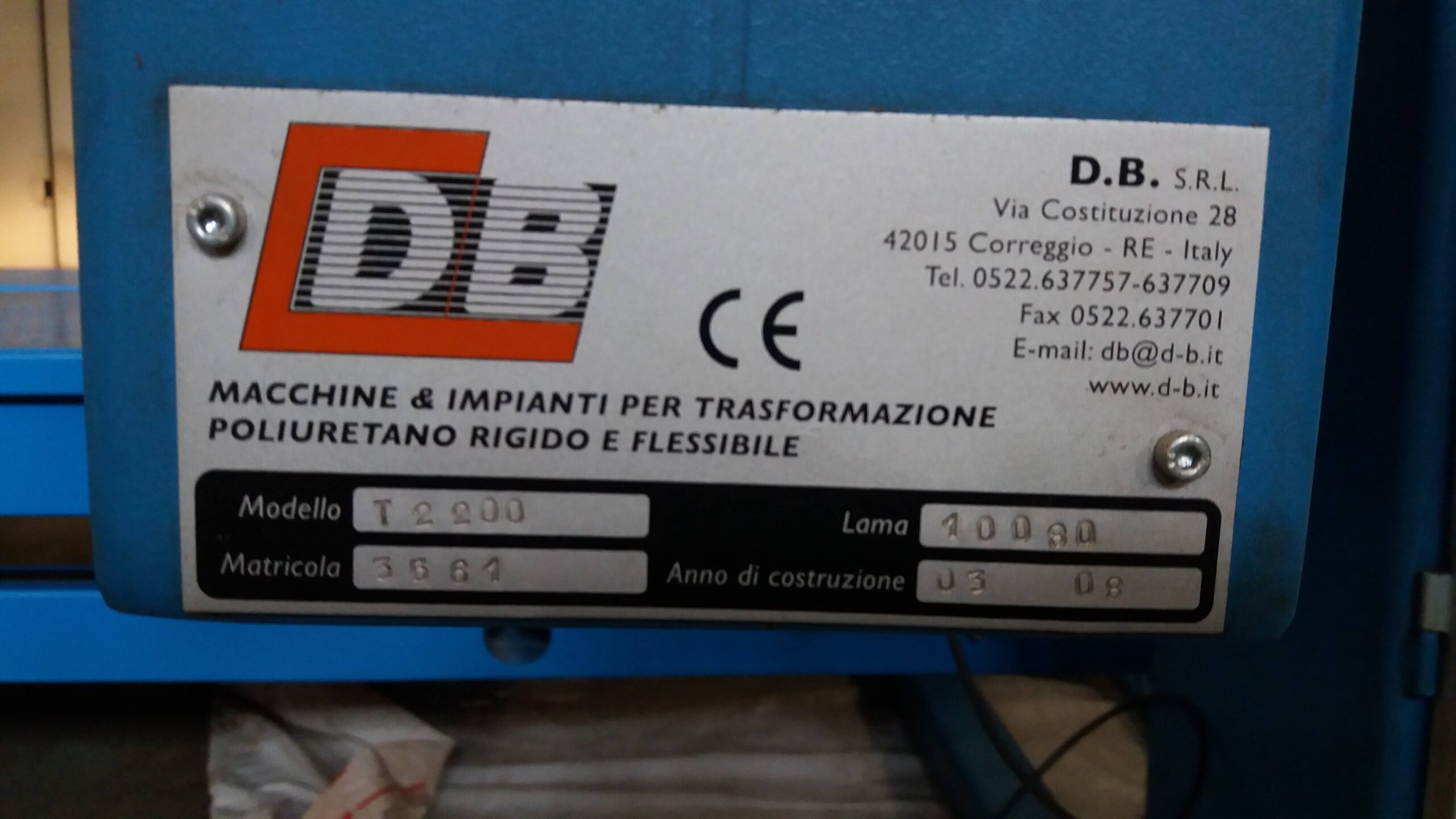

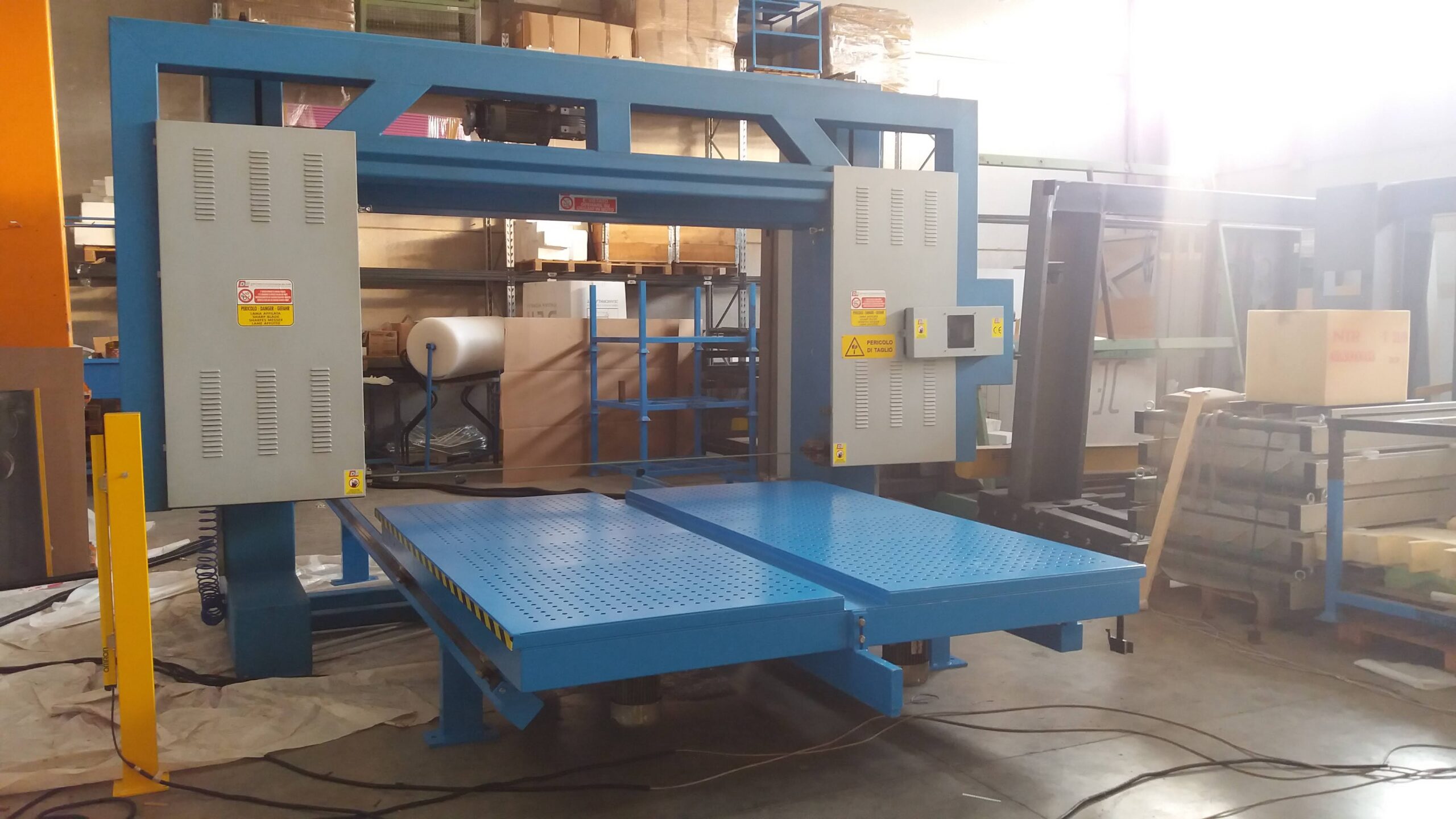

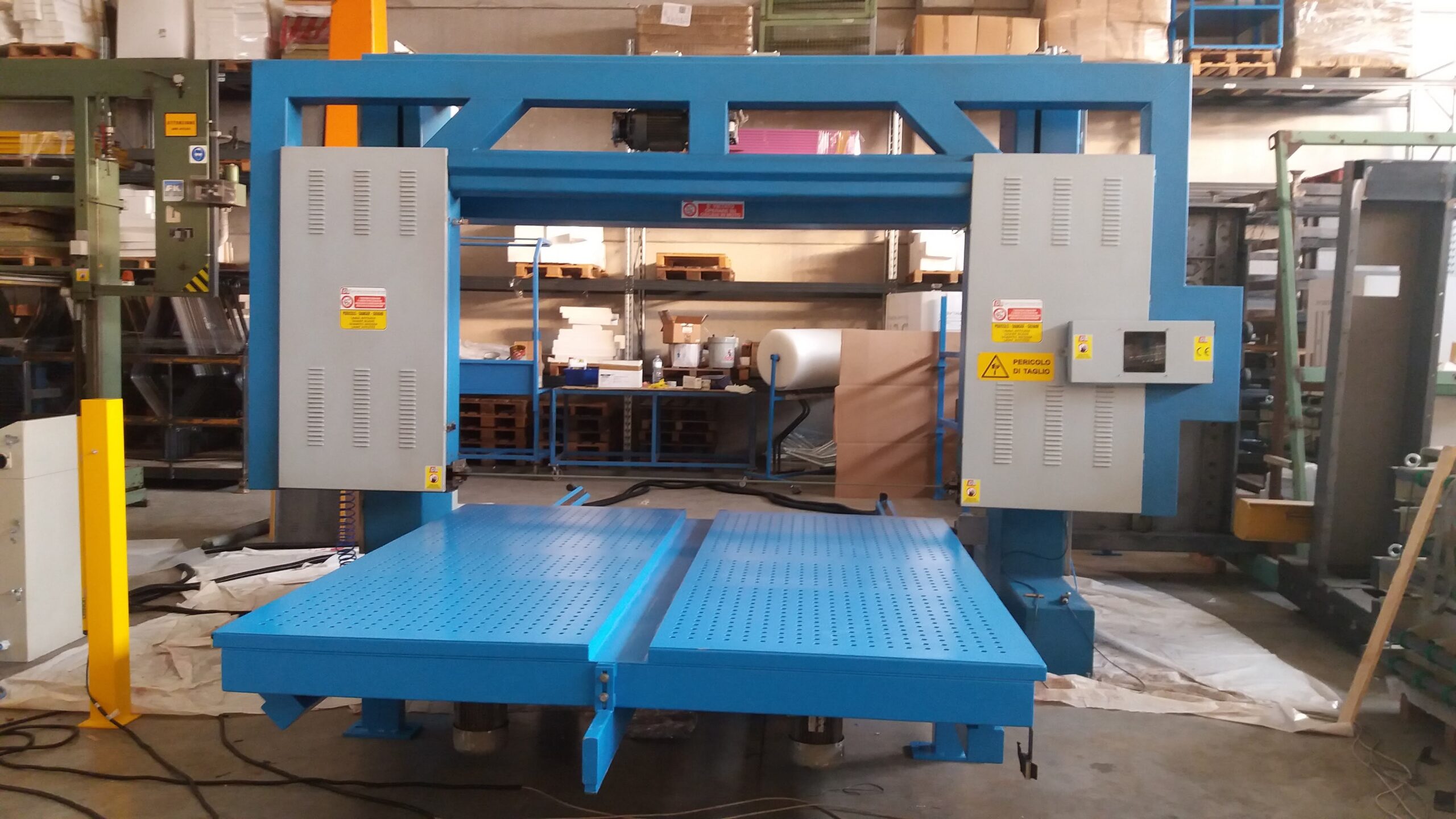

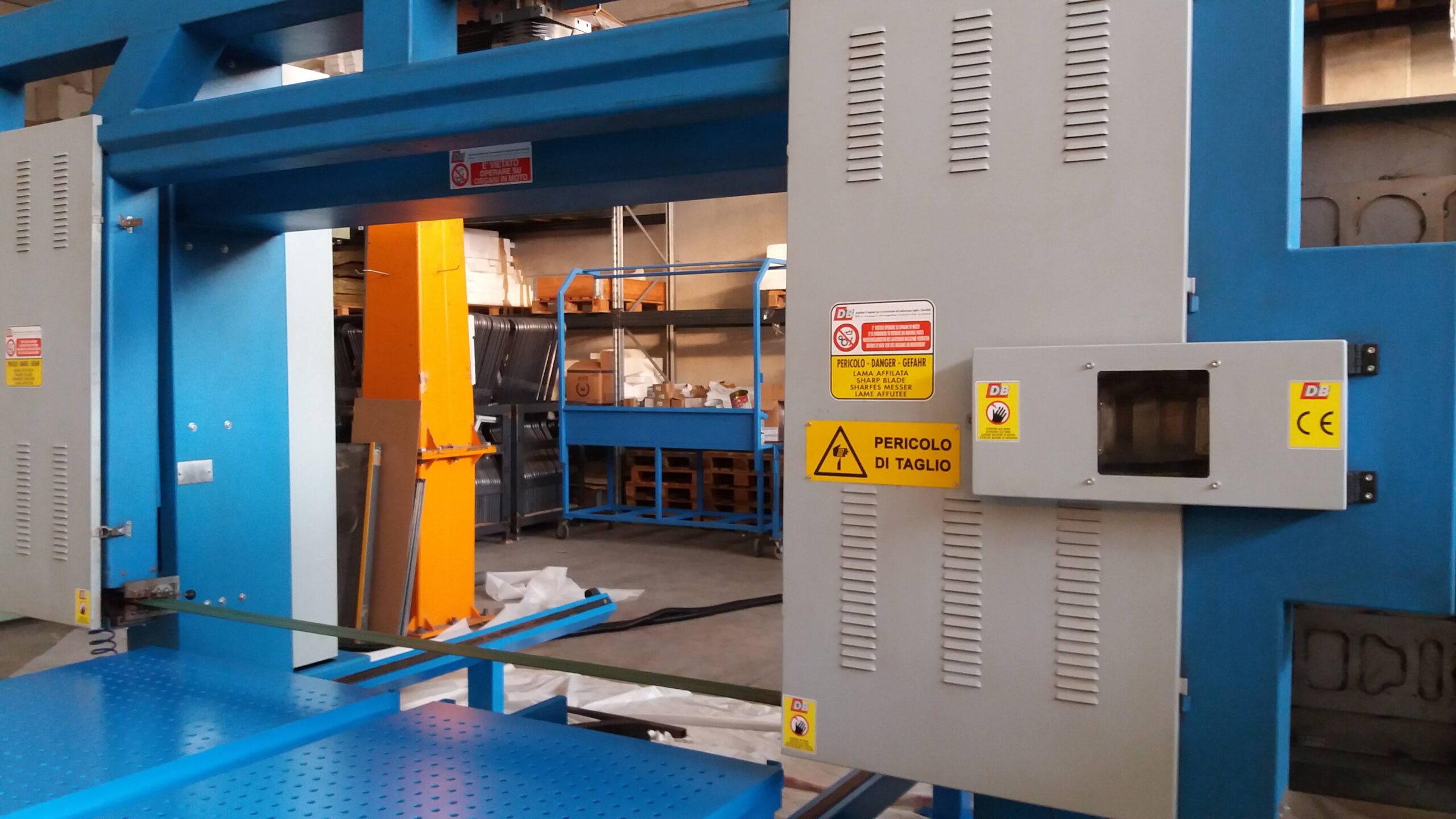

T2200 TAGLIERINA ORIZZONTALE AUT. CON RETROFIT MARCA D.B.

 La Taglierina Orizzontale è stata realizzata per la lavorazione di taglio in senso orizzontale di blocchi di poliuretano flessibile.

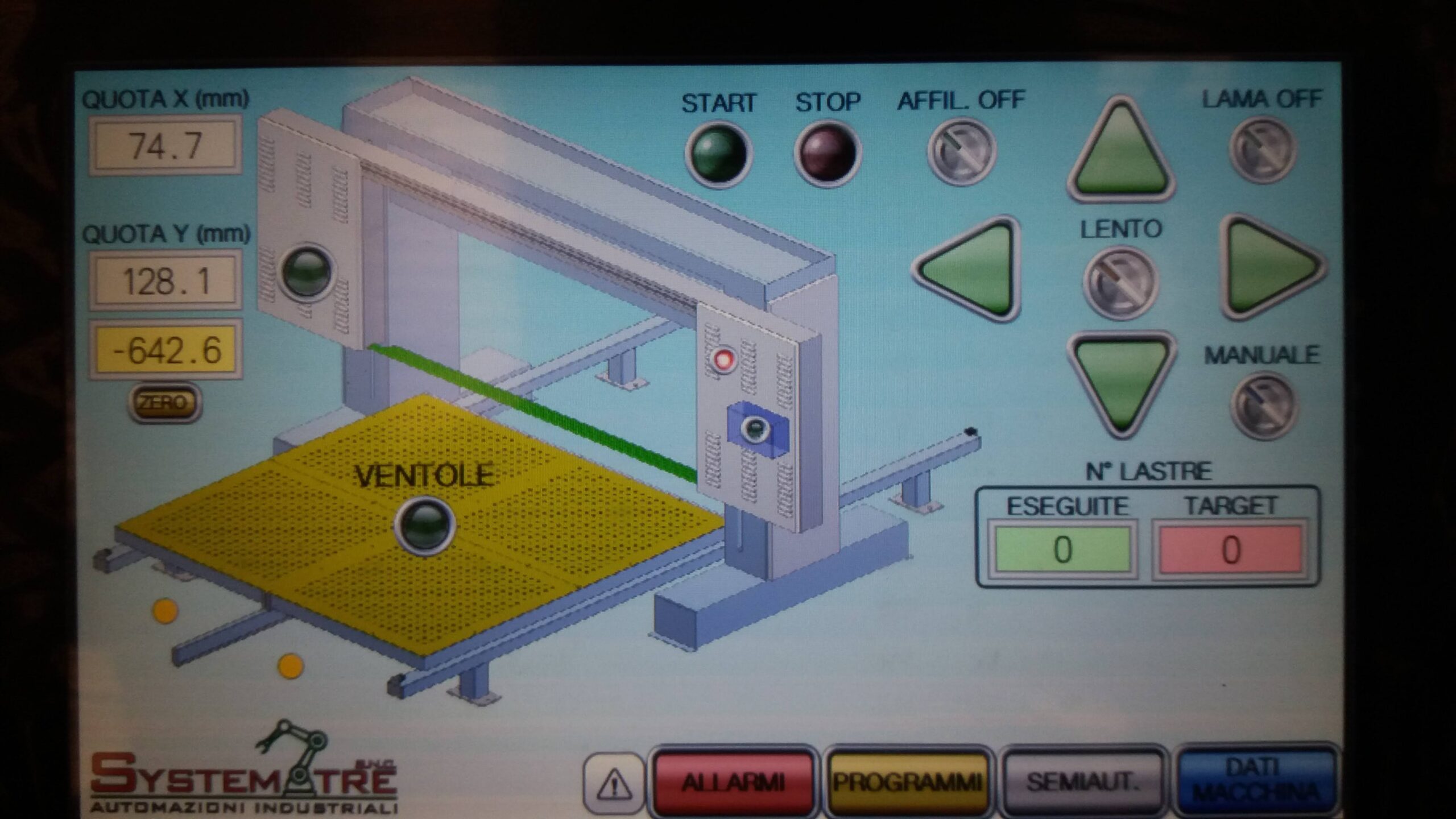

L’ automazione della macchina è controllata dal touch screen Mitsubishi 10” inserito nel quadro comandi, è possibile impostare la corsa della macchina, funzione utile nel caso si devono tagliare blocchi di piccole dimensioni. Il taglio avviene in un senso unico di marcia a ricomposizione del blocco, permettendo di tagliare tutte le lastre sino a fine programma. La sua velocità è regolabile tramite il potenziometro (posto sul quadro comandi) in funzione del materiale da tagliare. La perfetta affilatura della lama è garantita da una coppia di mole motorizzate collocate in maniera ben visibile all' interno del frontale volani. La testata con guidalama è inclinabile ad azionamento idraulico manuale, consentendo di regolare l' angolo di taglio in modo ottimale. L' arresto automatico di fine lavorazione, permette all' operatore di abbandonare la macchina una volta avviata. La macchina è equipaggiata di fotocellule di protezione anteriore e posteriore OMORON a norme CE.

CARATTERISTICHE TECNICHE

• ANNO DI COSTRUZIONE: 2008  MARCA: D.B.
• TIPOLOGIA LAVORAZIONE: TAGLIO LASTRE
• MATERIALE ADATTO AL TAGLIO: POLIURETANO FLESSIBILE E SIMILARI MATERIALI
• SISTEMA DI TAGLIO : CON GUIDALAMA MOBILE , LAMA DI 30X0,6 o 50X0,6 mm
• DIMENSIONI MASSIME DI TAGLIO: BASE 2200X2200 H1300MM
• SPESSORE MINIMO DI TAGLIO: 3MM
• VELOCITÀ MASSIMA PIANO DI LAVORO: 30 m/min
• CORSA DI TAGLIO REGOLABILE TRAMITE PROGRAMMA DI TAGLIO
• VELOCITÀ DI TAGLIO REGOLABILE TRAMITE POTENZIOMETRO

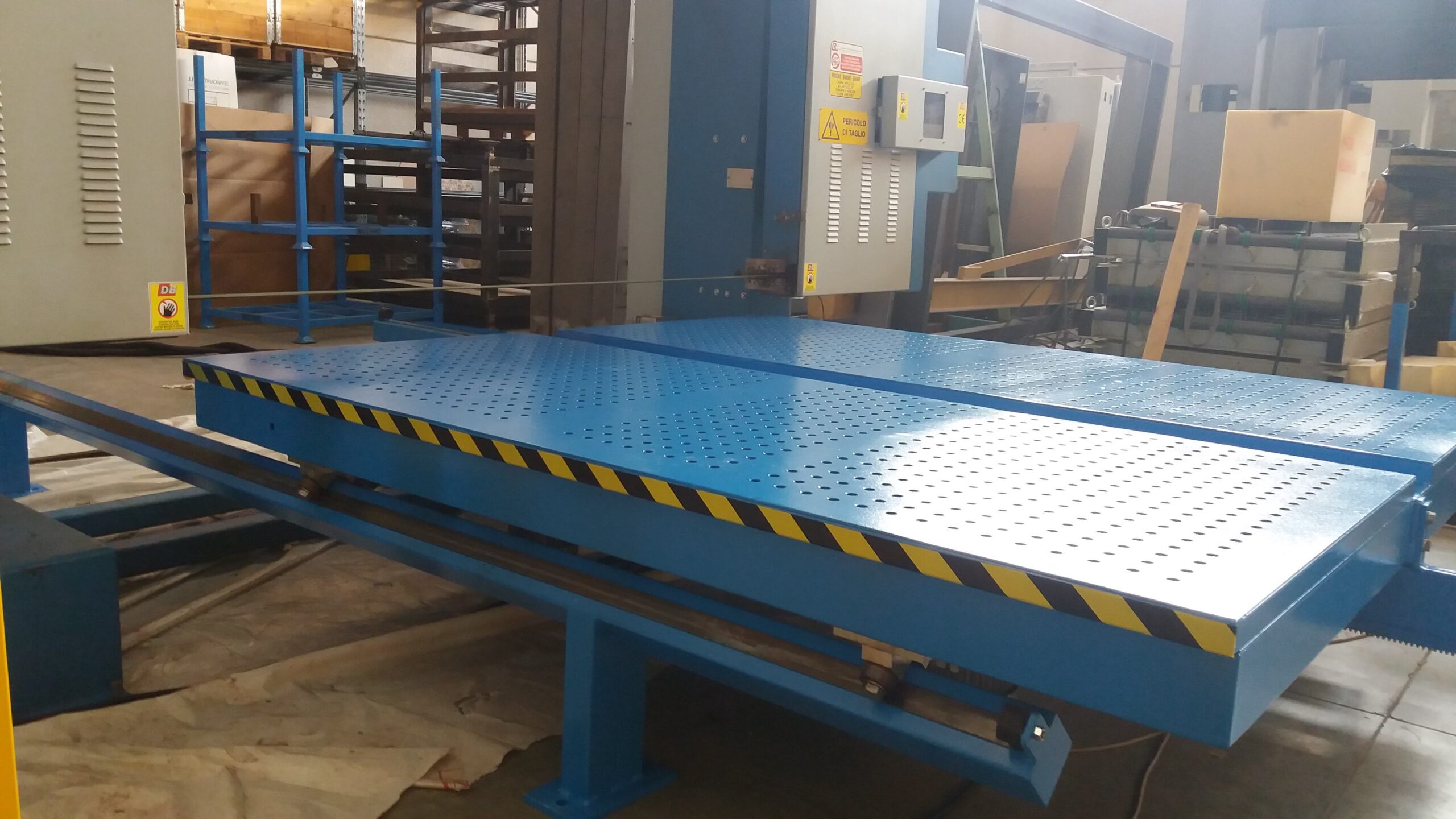

• TAVOLO DI LAVORO CON 4 VENTOLE ASPIRANTI KW 2,2
• MOVIMENTO DI SALITA E DISCESA DEL FRONTALE LAMA TRAMITE VITI DI PRECISIONE A RICIRCOLO DI SFERE COMANDATE DA MOTORE AUTO-FRENANTE

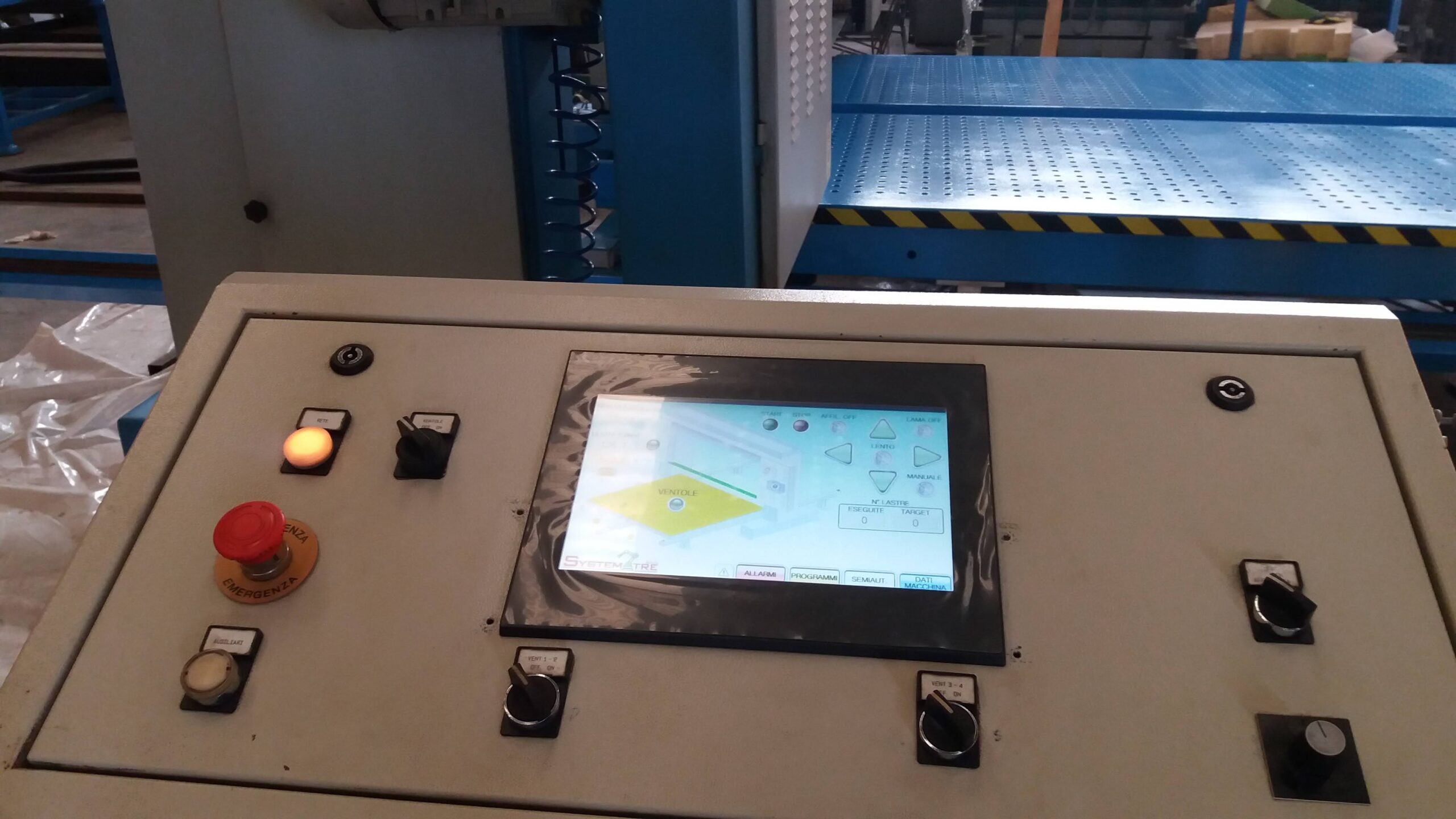

• QUADRO ELETTRICO DI COMANDO CON TOUCH SCREEN 10” MITSUBISHI
• CONTROLLO ASSI: CON PLC MITSUBISHI
• CONTROLLO MOTORI ASSI: CON N°1 INVERTER
• ASSORBIMENTO TOTALE MASSIMO: 16 KW
• TENSIONAMENTO PNEUMATICO DELLA LAMA

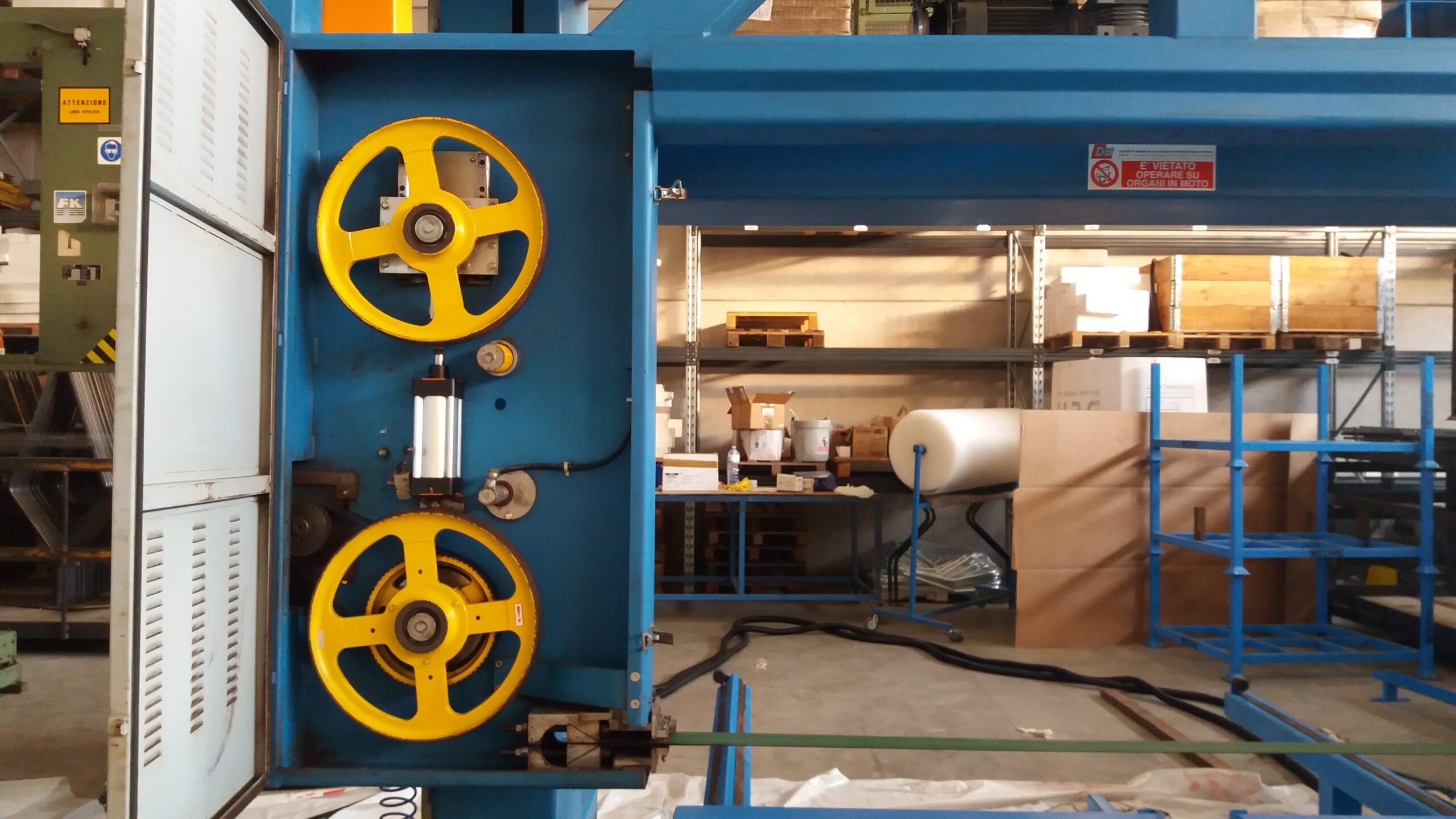

• 4 VOLANI IN GHISA D.500

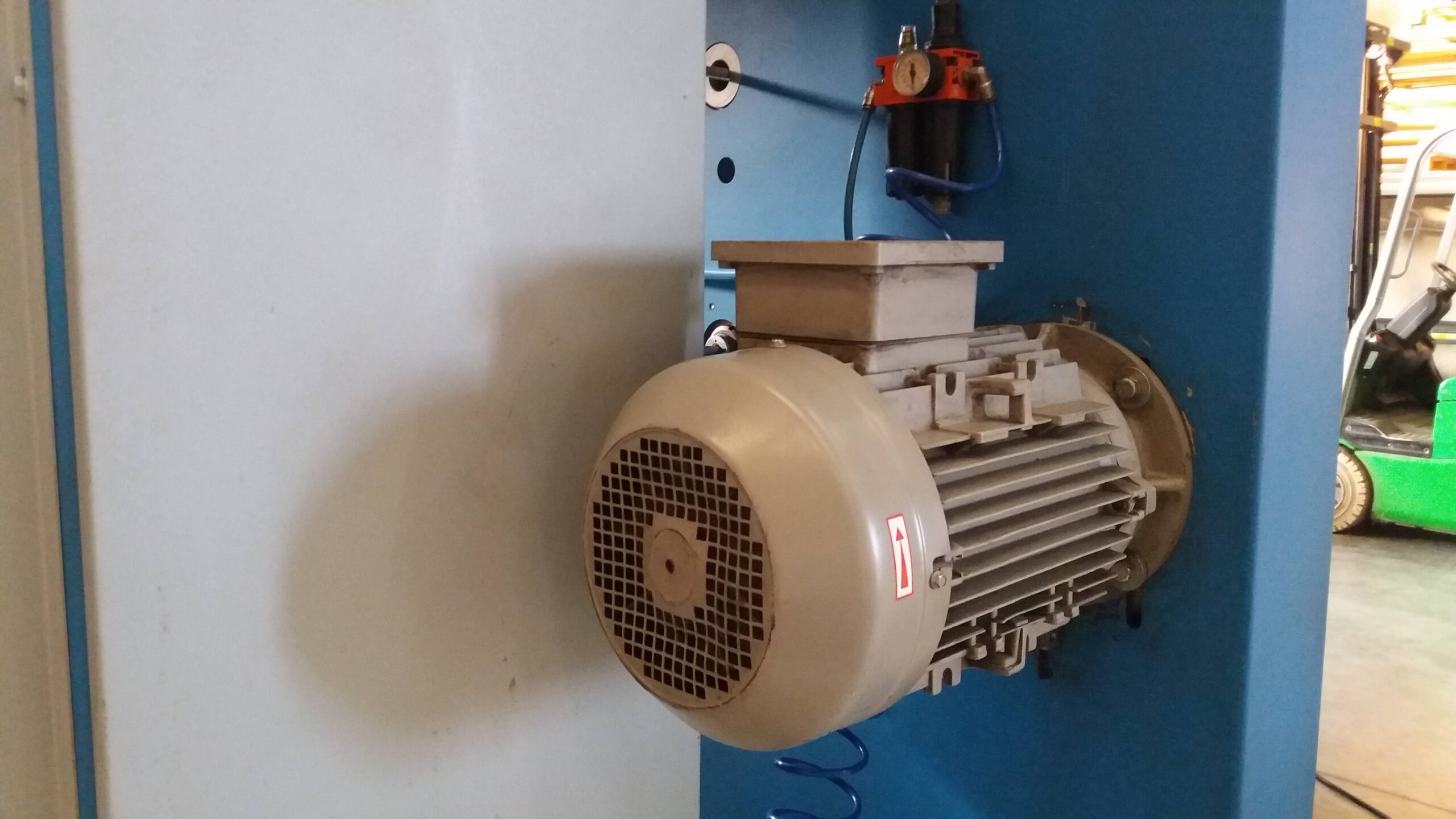

• MOTORE ROTAZIONE LAMA: AUTOFRENANTE 950 G/MIN KW.4
• GUIDALAMA MOBILE RETTIFICATO RIVESTITO IN TEFLON

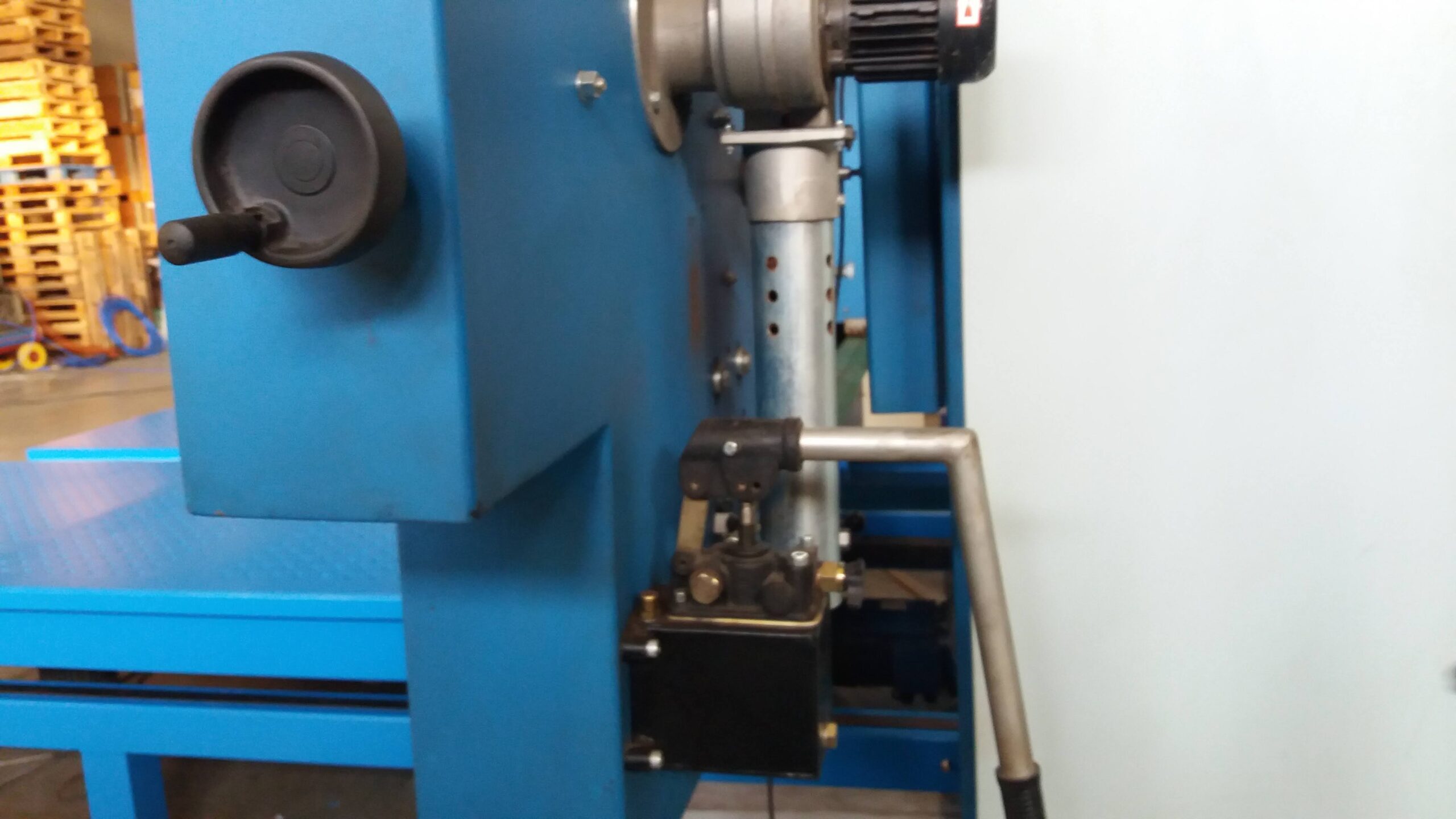

•  INCLINAZIONE FRONTALE LAMA CON POMPA PNEUMATICA AD AZIONAMENTO MANUALE
• 2 MOTORI AFFILATURA LAMA AD AZIONAMENTO MANUALE
• ASPIRATORE POLVERI PER AFFILATURA
• ARRESTO AUTOMATICO A FINE CICLO DI LAVORO

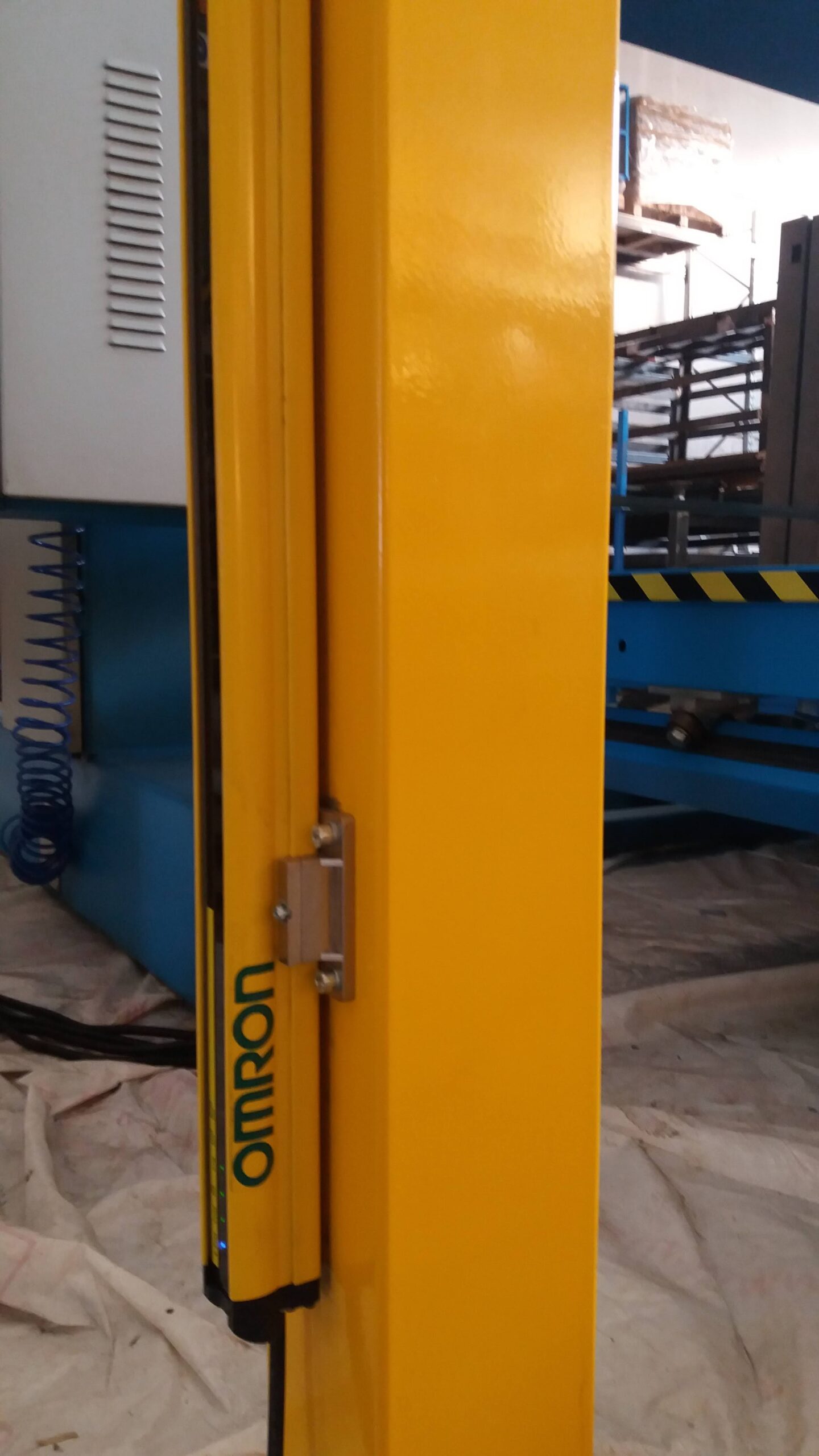

• PROTEZIONI ANTINFORTUNISTICHE CON FOTOCELLULE OMRON ANTERIORE E POSTERIORE A NORME CE

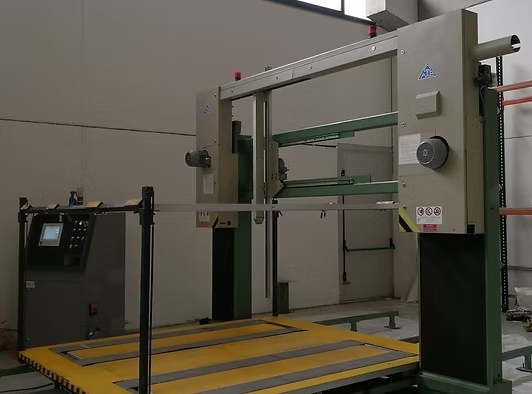

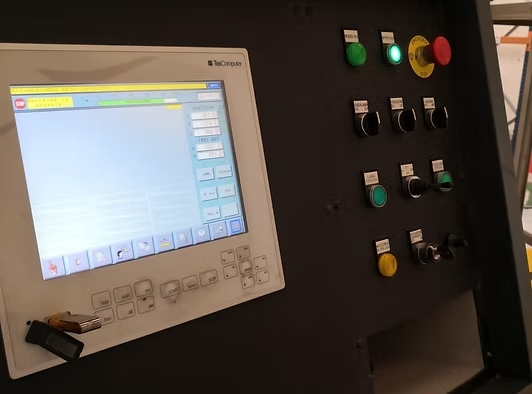

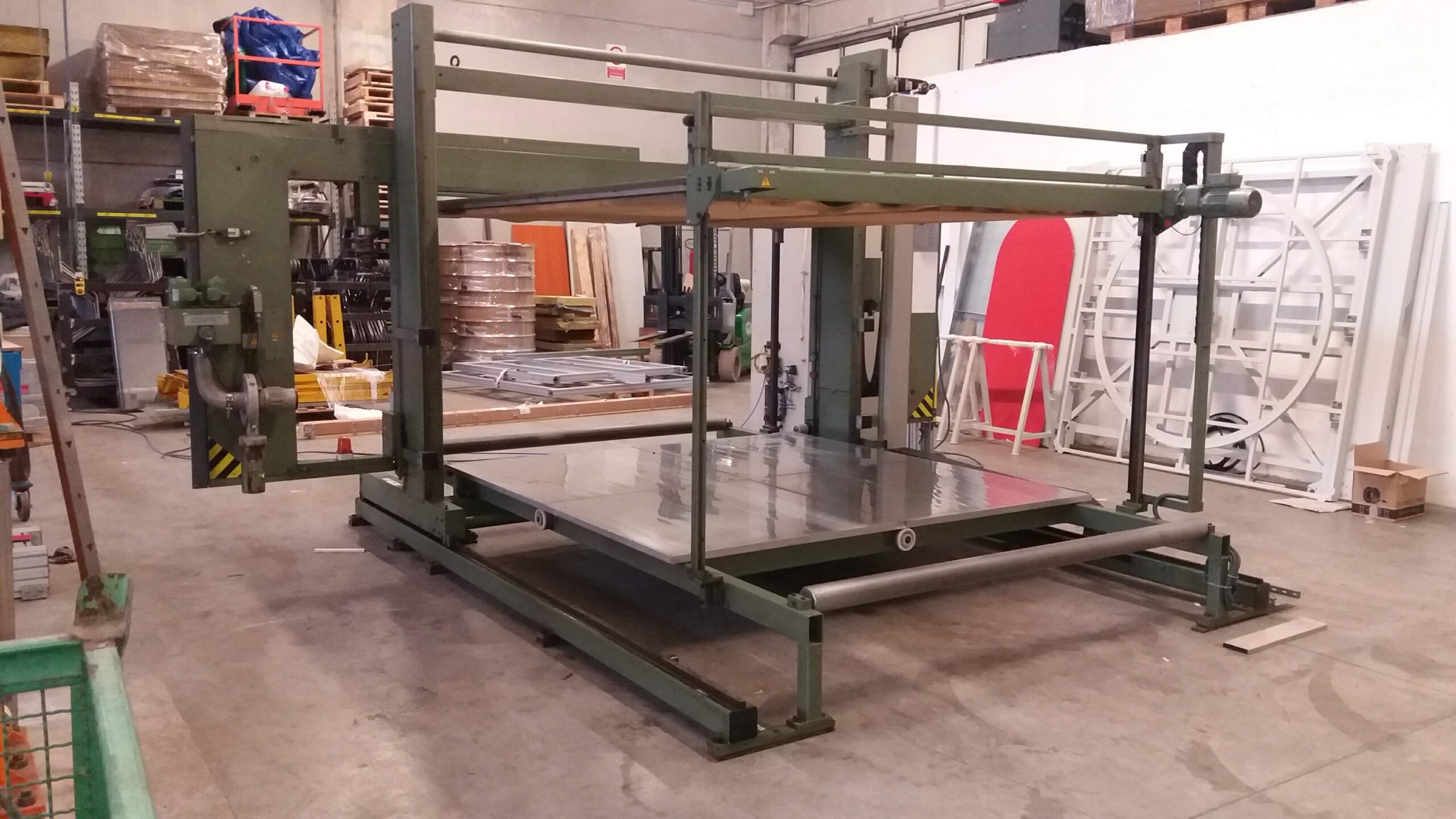

BAUMER LAMA OSCILLANTE

Prodotto nell'anno 1998 dal costruttore tedesco BAUMER, questo pantografo per la sagomatura dei blocchi sfrutta il sistema a lama oscillante per eseguire le lavorazioni.

L'utilizzo di componenti meccanici ad alta qualità conferisce ancora oggi ottime prestazioni all'intero impianto; La parte elettrica invece è stata sostituita interamente nell'anno 2016, ciò rende il sistema molto affidabile nel tempo.

​Il pantografo è inoltre dotato di:

• Presse motorizzate per il mantenimento in posizione del prodotto durante la lavorazione;
• Nastri automatici per il carico dei blocchi da lavorare;
• Guidalama centrale per lavorazioni più precise;

​In fase di preventivo è possibile richiedere un retrofit completo per l'implementazione di sistemi all'avanguardia, in linea con la normativa Industria 4.0

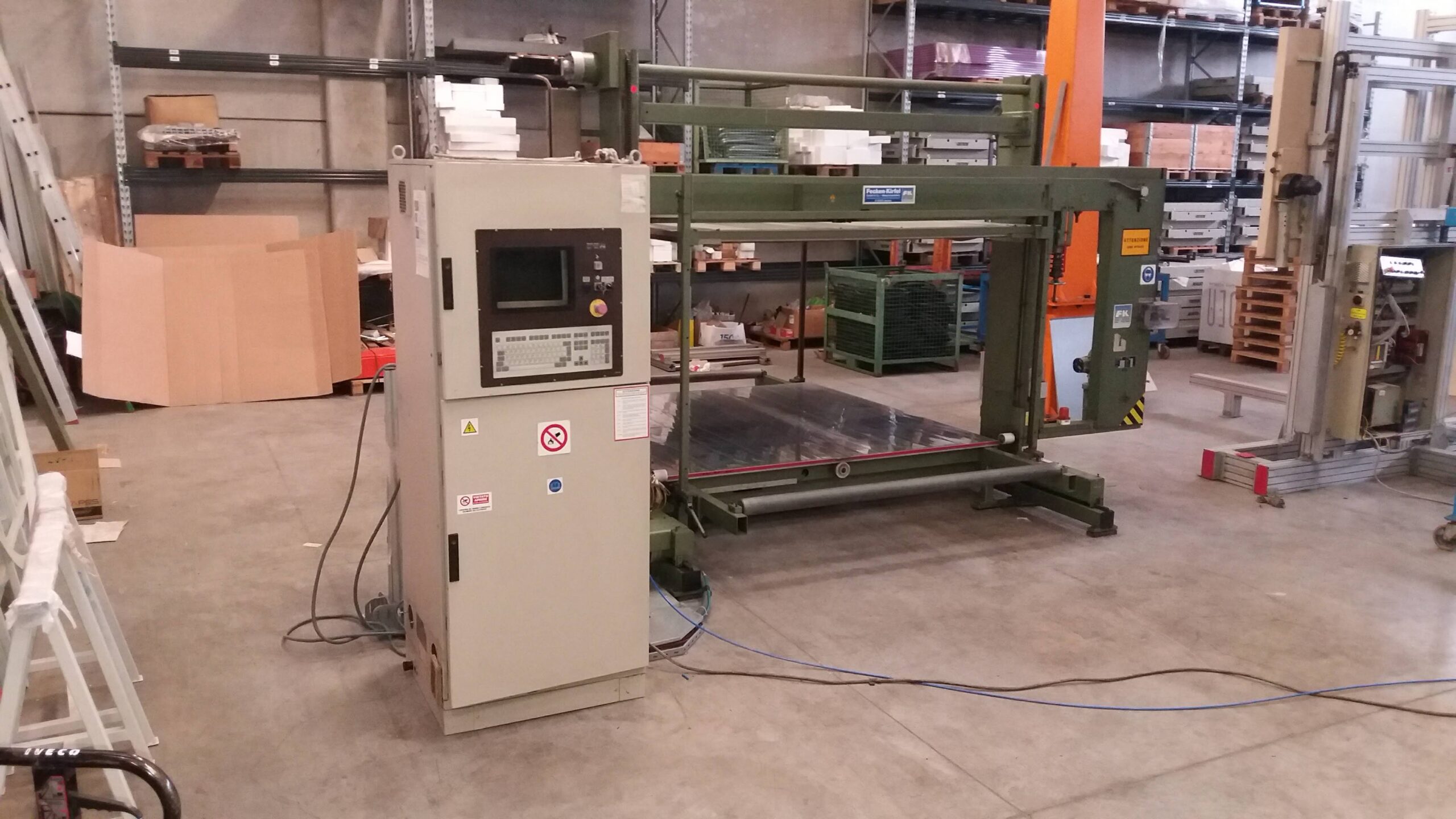

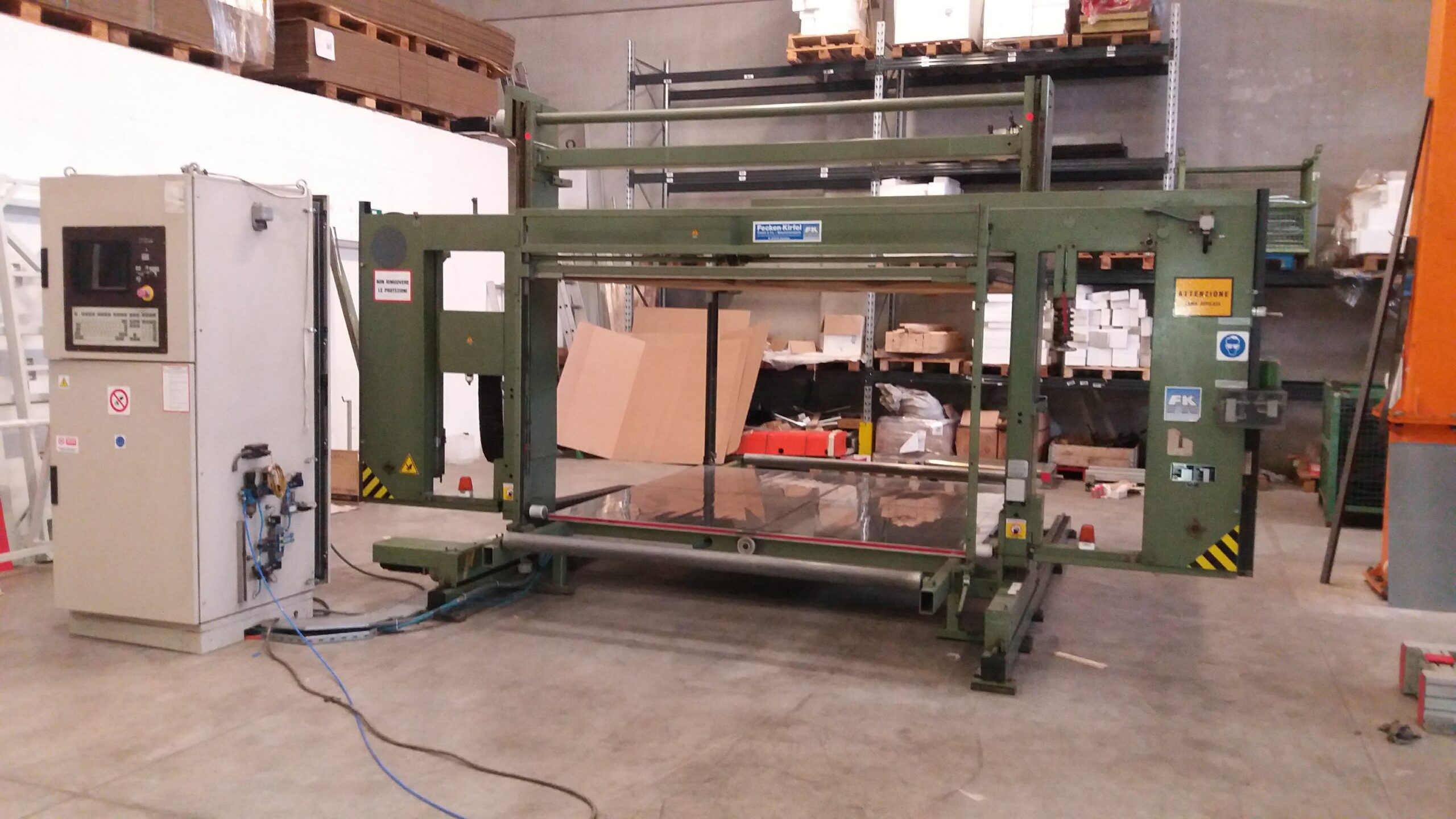

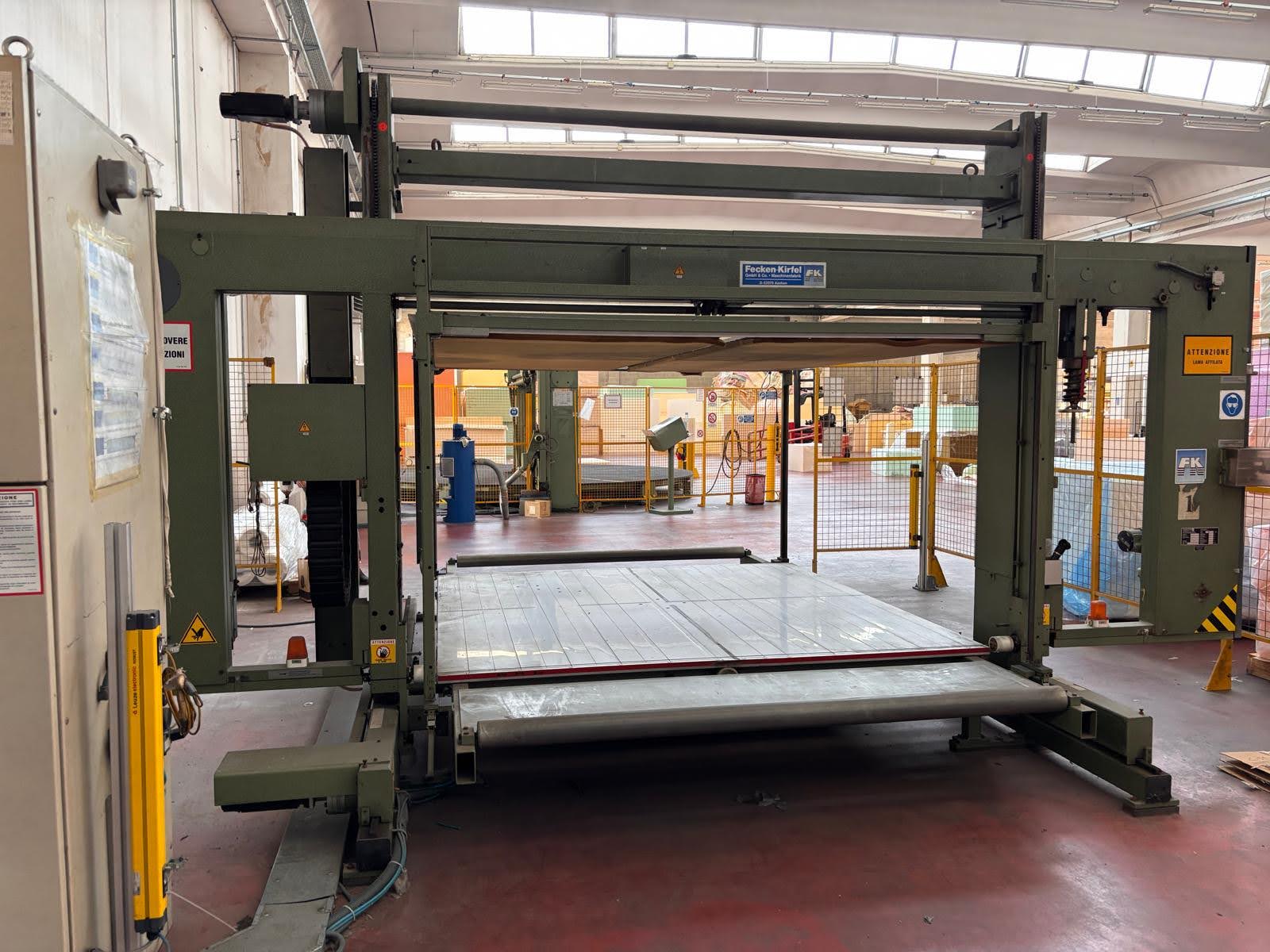

FECKEN KIRFEL C51 SAGOMATRICE LAMA ROTANTE

La C 51 è una macchina per il taglio di sagomati altamente affidabile per la lavorazione di diversi tipi di blocchi in poliuretano flessibile. Grazie alle sue tre modalità di taglio: sagomatura, lastre orizzontali e verticali , è in grado di tagliare automaticamente il blocco di materiale. La C 51 viene utilizzata nella produzione di mobili imbottiti e materassi, nonché nell'industria dell'imballaggio. Questo modello base è adatto anche per applicazioni di beni di consumo ad alto volume.

La pressa motorizzata mantiene i materiali saldamente in posizione sul tavolo di lavoro con rotazione pneumatica e consente di tagliare a una velocità massima di 25 m/min (a seconda del materiale). La lama è a nastro circolare, ruotabile di +/- 270°, il macchinario è dotato di un sistema di controllo CNC , la C 51 è facile e comoda da usare.

​CARATTERISTICHE TECNICHE:

• TIPOLOGIA LAVORAZIONE: SAGOMATURA E TAGLIO LASTRE

• MATERIALE ADATTO AL TAGLIO: POLIURETANO FLESSIBILE, E SIMILARI MATERIALI

• SISTEMA DI TAGLIO : LAMA ROTANTE +-270°

• DIMENSIONI UTILI DI TAGLIO: 2300X2300X h 1200 mm

• TAVOLO TI LAVORO ROTANTE PNEUMATICO

• PRESSA SCHIACCIABLOCCO MOTORIZZATA

• VELOCITÀ DI TAGLIO MAX. 25 m/min

• GRUPPO AFFILATURA LAMA MOTORIZZATO

• RULLO ANTERIORE E POSTERIORE PER CARICAMENTO BLOCCO

• GUIDALAMA CENTRALE

• QUADRO DI COMANDO CON CONTROLLO CNC

• PROTEZIONI ANTINFORTUNISTICHE, FORMATE DA RETI IN ACCIAIO LATERALI E FOTOCELLULE ANTERIORI E POSTERIORI OMRON

• ASSORBIMENTO TOTALE: Kw 6.2

​In fase di preventivo è possibile richiedere un retrofit completo per l'implementazione di sistemi all'avanguardia, in linea con la normativa Industria 4.0

PCLO 2200 PANTOGRAFO A LAMA OSCILLANTE MARCA D.B.

IL PANTOGRAFO COMPUTERIZZATO A LAMA OSCILLANTE  è stato realizzato per la lavorazione di qualsiasi  tipo di sagomato. È dotata di tavolo di lavoro girevole manuale, per eseguire una seconda lavorazione sul medesimo profilo ruotato sul piano di 90°. L' automazione della macchina è controllata dal software DB CAM con nesting automatico installato nel Personal Computer della macchina. Per rilevare il contorno del pezzo che si desidera tagliare si può utilizzare: il tavolo digitizer , lo scanner  oppure si può inserire un disegno creato con un programma CAD caricando un comune file dxf.

Tutta la macchina è provvista di parapetti e traverse di recinzione con barriera automatica tutto a norme CE.

​In fase di preventivo è possibile richiedere un retrofit completo per l'implementazione di sistemi all'avanguardia, in linea con la normativa Industria 4.0
